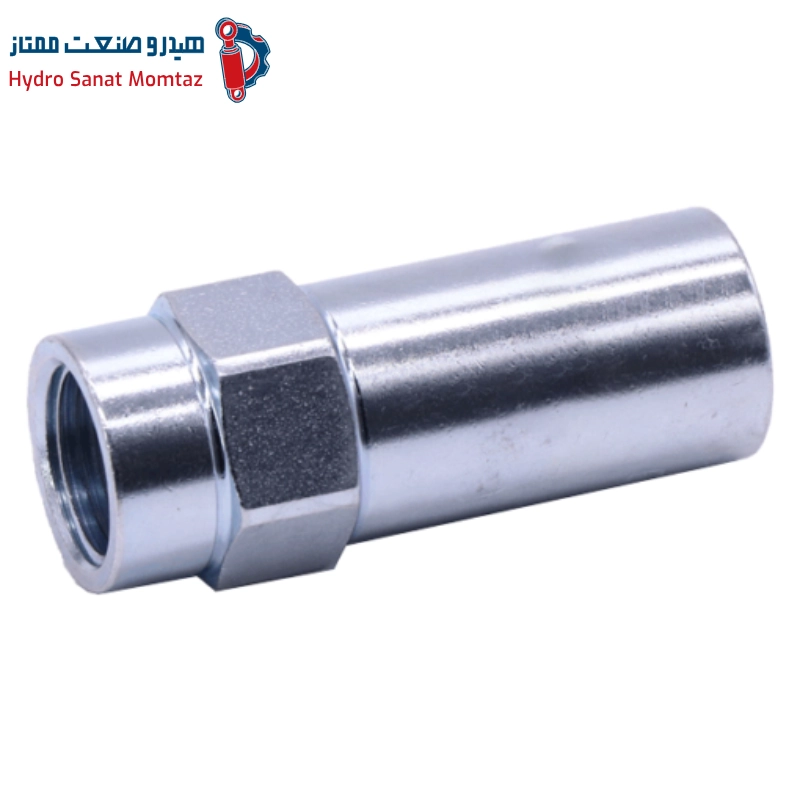

شیر یکطرفه هیدرولیک فولادی برند Ferro

شیر یکطرفه هیدرولیک فولادی برند Ferro سری CV برای جلوگیری از بازگشت جریان سیال در مدارهای هیدرولیک طراحی شده و با بدنه‌ای از فولاد کربن استیل، عملکردی مطمئن، دقیق و بادوام ارائه می‌دهد.

این شیر با مقاومت بالا در برابر فشار، سایش و شرایط کاری سخت، گزینه‌ای مناسب برای استفاده در سیستم‌های هیدرولیک صنعتی، ماشین‌آلات و مدارهایی است که نیاز به کنترل مطمئن جریان دارند.

ویژگی‌های کلیدی

• • جنس بدنه: فولاد کربن استیل
  • نوع عملکرد: شیر یکطرفه هیدرولیک برای جلوگیری از برگشت سیال
  • حداکثر فشار کاری: بسته به سایز، از 260 تا 580 بار

• بازه دمای کاری: 30- تا 110+ درجه سانتی‌گراد (با آب‌بندی NBR)
• نوع رزوه: BSP
• آب‌بندی: Nitrile O-ring (NBR)
• آبکاری: روکش روی (Zinc)
• فشار باز شدن فنر: 0.5 بار

مشخصات دبی عبوری

میزان دبی مجاز عبوری در دلتا پی 5 بار مطابق کاتالوگ به شرح زیر است:

• 1/8″ (CVG18N): 23 لیتر در دقیقه — 580 بار
• 1/4″ (CVG14N): 36 لیتر در دقیقه — 450 بار
• 3/8″ (CVG38N): 70 لیتر در دقیقه — 450 بار
• 1/2″ (CVG12N): 130 لیتر در دقیقه — 400 بار
• 3/4″ (CVG34N): 320 لیتر در دقیقه — 380 بار
• 1″ (CVG1N): 430 لیتر در دقیقه — 350 بار
• 1 1/4″ (CVG114N): 650 لیتر در دقیقه — 350 بار
• 1 1/2″ (CVG112N): 850 لیتر در دقیقه — 280 بار
• 2″ (CVG2N): 1680 لیتر در دقیقه — 260 بار

در طراحی مدار هیدرولیک، انتخاب صحیح سایز شیر بر اساس دبی عبوری و افت فشار (ΔP) نقش مهمی در کاهش تلفات انرژی و افزایش راندمان سیستم دارد. بنابراین پیشنهاد می‌شود متناسب با موقعیت نصب و شرایط کاری مدار، سایز مناسب سوپاپ انتخاب شود.

شیر یکطرفه هیدرولیک فولادی Ferro سری CV با ساختار مقاوم، آب‌بندی مطمئن و عملکرد دقیق، انتخابی مناسب برای افزایش ایمنی، پایداری و عمر مفید سیستم‌های هیدرولیک است.
