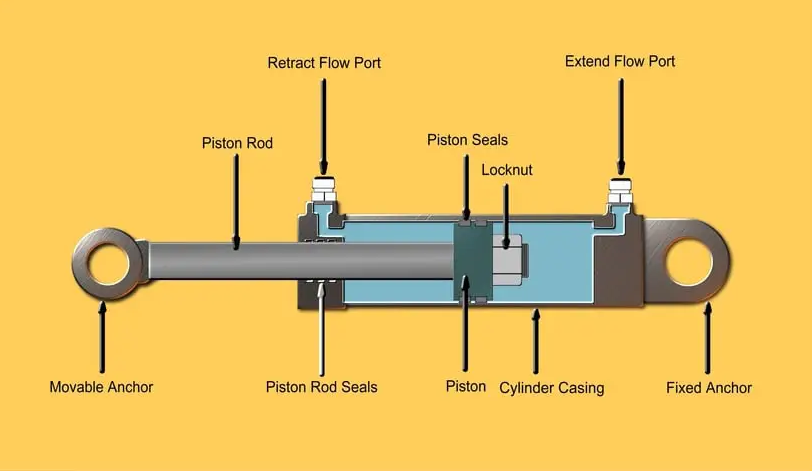

محفظه ی سیلندر جک، عبارت است از یک استوانه فولادی بدون درز که جداره داخلی آن با دقت بسیاری ماشین کاری شده است.

پیستون معمولا از جنس چدن یا استیل ساخته شده و با دقت بسیار زیادی ماشین کاری و صیقل می‌شوند.

بر روی جداره خارجی پیستون تعدادی سیل یا آب بند به منظور آب بند سازی و کاهش نشتی روغن مستقر می‌شود. ضمنا اگر چنانچه داشتن مختصری نشت داخلی اشکالی نداشته باشد، می‌توان از رینگ های نوع فلزی که در اتومبیل ها استفاده می‌شود، بهر جست در غیر این صورت برای آب بندی کامل باید از رینگ هایی با سطح مقطع T شکل یا اُرینگ پلاستیکی به همراه دو عدد رینگ فلزی پشت بند قوی به ازای هر اُرینگ استفاده کرد.

دهانه های ورودی و خروجی روغن به سیلندر جک، بر روی درپوش های آن تعبیه می‌شوند.

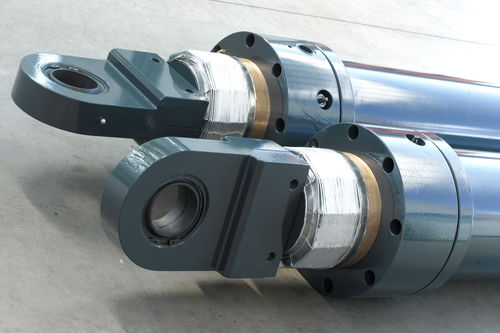

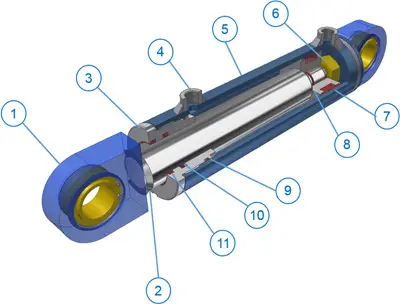

سر جک پیستون (Rod End Clevis)

از سرجک برای اتصال به تجهیز مقابل در همه عملکردها و کاربردها استفاده می‌شود.

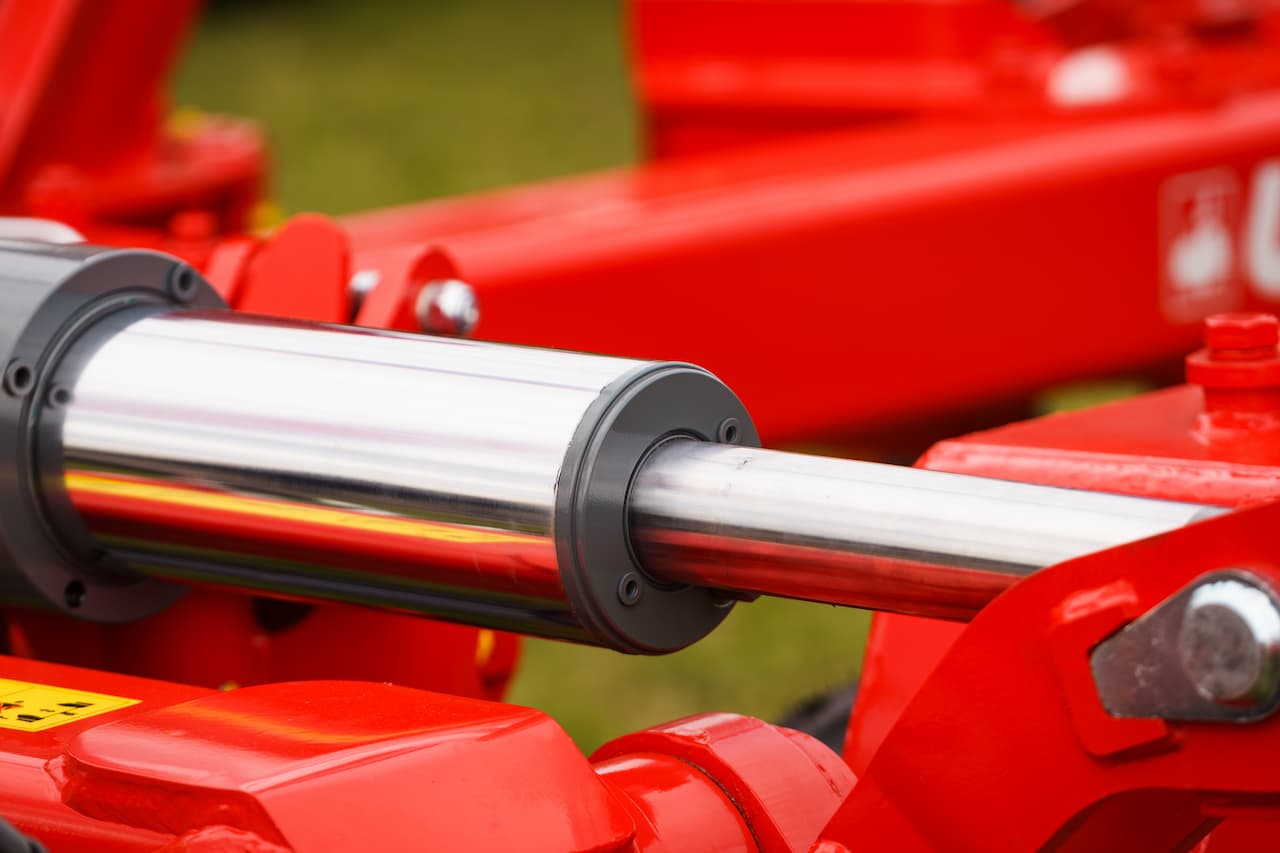

میله پیستون (Piston Rod)

از متریال استاندارد Ck45/C50 یا فولاد کربن متوسط، کروم سخت اندود شده (شافت هارد کروم) با حداقل ضخامت 20 میکرومتر. پرداخت سطح صیفلی (Ra ≤ 0.2 µm (8 Rms))؛ تلرانس ابعادی قطر ISO f7. تنش تسلیم 340 تا 517 نیوتن بر میلی‌متر مربع (Yield stress is 340 to 517 N/mm2) از ویژگی های بارز پیستون است.

دهانه سیلندر یا کلاهک انتهایی (Heavy Duty Head Gland)

این قطعه ساخته شده از آهن انعطاف پذیر که حداکثر پشتیبانی از یاتاقان و مقاومت در برابر سایش را داشته باشد. نحوه اتصال به پوسته از طیق دندانه رزوه ای استاندارد است.

 پورت اتصال سیال هیدرولیک (Connection Barrel)

در هر سیلندر یا جک هیدرولیک از یک یا دو پورت اتصال برای متصل شدن شلنگ سیال هیدرولیک استفاده می‌کنیم که دارای استاندارد بوده و از طریق رزوه متصل می‌گردد.

پوسته یا لوله فولادی (steel tube)

لوله های جدار ضخیم مانسمان فولادی تراش خورده که سطح داخلی انها صیقلی شده است برای حداقل شدن اصطکاک . سایش اب بند بکار می‌رود. لوله های فولادی از قطر های ø40 میلی‌متر تا  ø200 میلی‌متر ((to a surface finish of Ra ≤ 0.2 µm)) قابل انتخاب هستند که در تولید آنها از لوله های نورد شده که بعد از نورد سرد، عملیات حرارتی آنیل می‌گردد، استفاده می‌شود. حداقل استحکام تسلیم در لوله های فولادی در قطر 200 میلیمتر باید 520 نیوتن متر باشد (Minimum yield stress is 520 N/mm2 > ø200mm). کیفیت سطحی داخلی لوله های استوانه ای در کمترین مقدار خود به Ra ≤ 0.4 و مقدار کمینه استحکام تسلیم به 355 نیوتن متر مربع (surface finish of Ra ≤ 0.4 µm. Minimum yield stress is 355 N/mm2) می‌رسد.

مهره قفلی (Lock Nut)

این مهره، پیستون را در پوزیشن مدنظر قفل می‌کند.

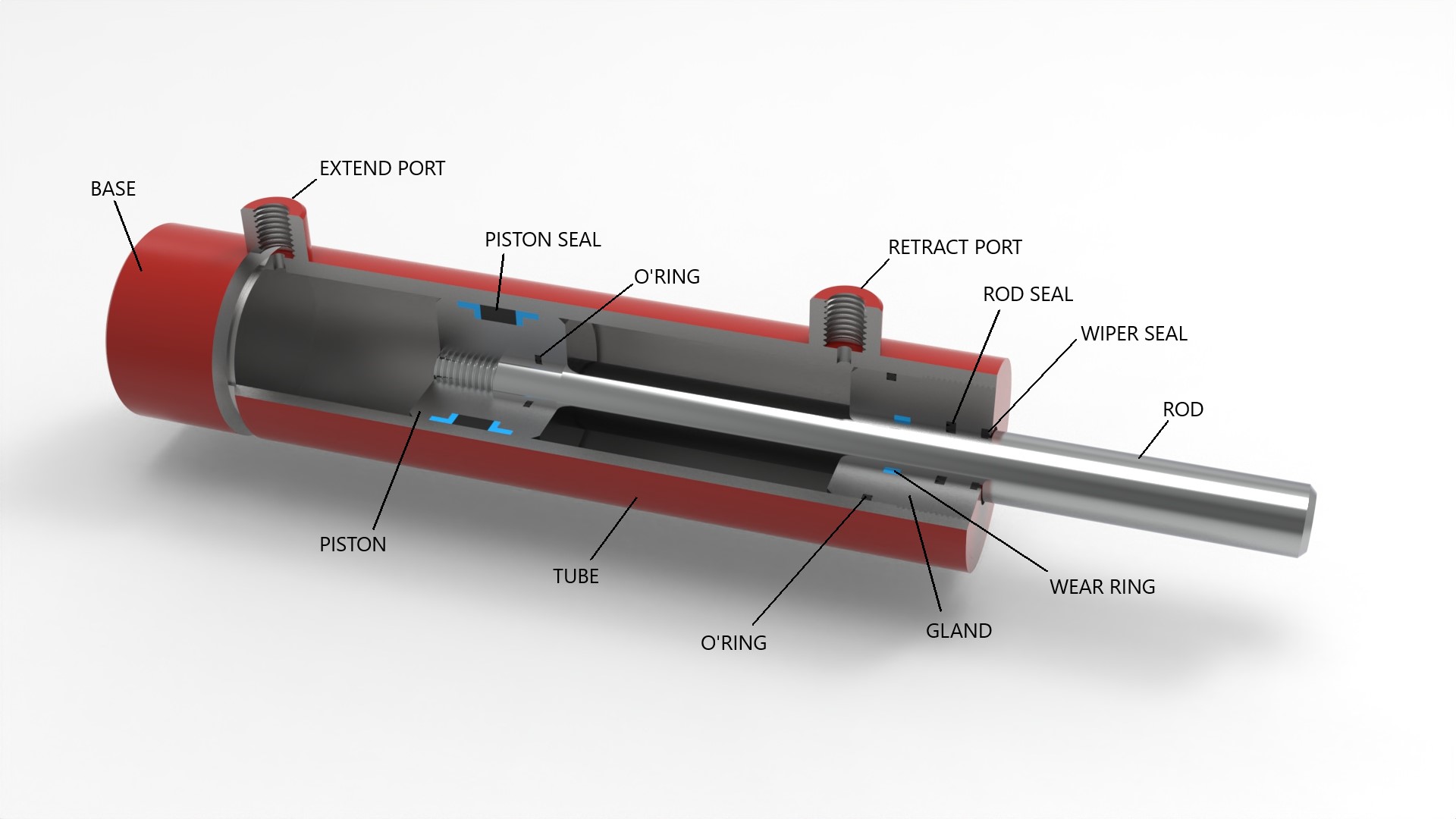

آب بند یا سیل  پیستون (Piston Seal)

آب بند پیستون فشار بالا با حلقه سایش عملکرد ضد نشت را فراهم می‌کند.

پیستون (Piston)

برای اطمینان از ضد نشتی و کاهش بار باربری طراحی شده است. جنس از فولاد داکتیل است

آب بند سر پوسته و کلاهک (Head Gland Seal)

O-ring با حلقه پشتیبان باعث آب بندی مثبت بین کلاهک و پوسته لوله ای می‌شود.

آب بند میله پیستون (Rod Seal)

آب بند میله ای یورتان با عمر طولانی از نشت روغن هیدرولیک جلوگیری می‌کند.

جاروب میله پیستون (Rod wiper)

– جاروب میله ای دو لبه از آلودگی محافظت میکند و میله را در هنگام حرکت پاک می‌کند
