نصب، راهاندازی و تنظیم کارت پروپرشنال AIDRO مدل UED
در این پروژه عملیات نصب، سیمکشی، راهاندازی، تنظیم پارامترها و تست عملکرد کارت کنترل پروپرشنال AIDRO مدل UED برای کنترل شیر پروپرشنال هیدرولیک با موفقیت انجام شد.
کارت UED یکی از درایورهای الکترونیکی پیشرفته جهت کنترل شیرهای پروپرشنال تک بوبین و دو بوبین بوده که قابلیت دریافت سیگنالهای فرمان 0 تا 10 ولت، 0 تا 5 ولت و 4 تا 20 میلیآمپر را دارا میباشد. در این پروژه پس از بررسی مشخصات شیر و سیستم کنترلی دستگاه، اتصالات تغذیه، سیگنال فرمان و خروجی بوبینها مطابق استاندارد سازنده اجرا شد.
در مرحله راهاندازی، پارامترهای مهم شامل حداقل و حداکثر جریان خروجی، زمان رمپ افزایش و کاهش جریان، فرکانس دیتر (Dither)، جبران خطای ورودی و محدوده مرده فرمان (Deadband) متناسب با شرایط کاری سیستم تنظیم گردید. همچنین عملکرد کارت در حالتهای مختلف فرمان مورد ارزیابی قرار گرفت تا پاسخ شیر پروپرشنال به صورت پایدار، دقیق و بدون نوسان انجام شود.

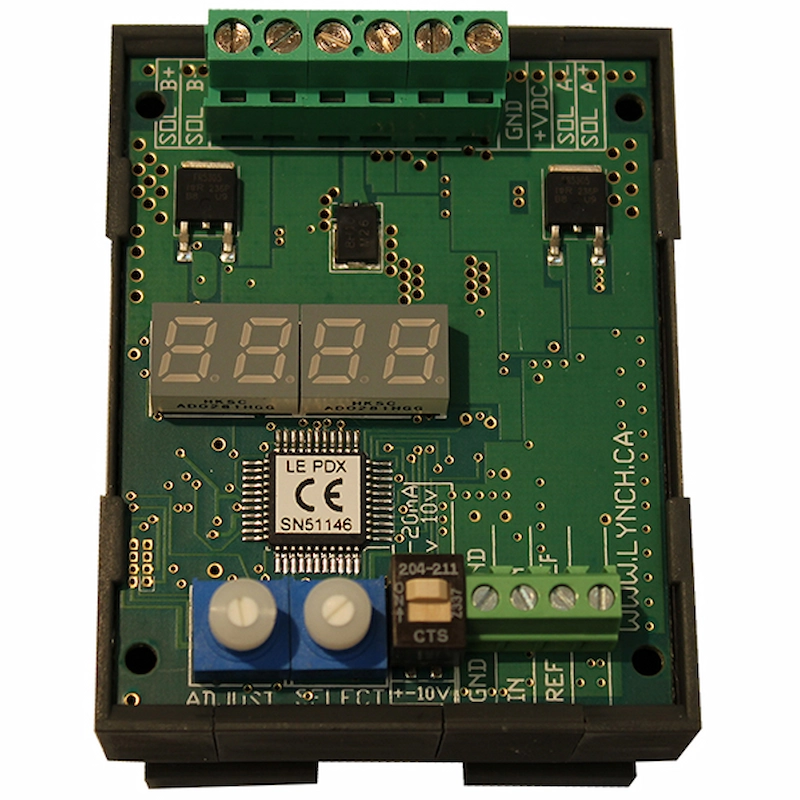

از مزایای این کارت میتوان به نمایشگر دیجیتال چهار رقمی، تنظیمات ساده بدون نیاز به نرمافزار، قابلیت نمایش مقدار جریان و ولتاژ، حفاظت در برابر اتصال کوتاه، حفاظت پلاریته معکوس و امکان تنظیم مستقل رمپهای افزایش و کاهش اشاره کرد.
پس از انجام تستهای نهایی و کنترل جریان خروجی بوبینها، عملکرد شیر پروپرشنال مورد تأیید قرار گرفت و سیستم با دقت بالا و عملکرد پایدار در مدار بهرهبرداری قرار گرفت.
| مشخصه | مقدار |
|---|---|
| مدل | UED |
| نوع کارت | Universal Electronic Driver |
| کاربرد | کنترل شیرهای پروپرشنال تک بوبین و دو بوبین |
| ولتاژ تغذیه | 9 تا 36 ولت DC |
| حداکثر جریان خروجی | 3 آمپر |
| سیگنال ورودی | 0-5V ، 0-10V ، 4-20mA |
| حداکثر زمان رمپ | 99.5 ثانیه |
| فرکانس دیتر (Dither) | 40 تا 450 هرتز |
| دمای کاری | °C 80+ تا °C 40- |
| نوع نصب | روی ریل DIN داخل تابلو برق |
| نمایشگر | LED چهار رقمی |
| نیاز به هیتسینک | ندارد |
| حفاظت اتصال کوتاه | دارد |
| حفاظت پلاریته معکوس | دارد |
| حفاظت ورودی فرمان | دارد |
| قابلیت اتصال و جداسازی بار در حالت روشن | دارد |
| طراحی | مبتنی بر میکروکنترلر |
| تنظیم رمپ صعودی و نزولی مستقل | دارد |
| نمایش جریان و ولتاژ واقعی | دارد |
| دسترسی آسان به منوی تنظیمات | دارد |
| پارامتر | محدوده تنظیم |
|---|---|
| HI (حداکثر جریان) | 0.20 تا 3.00 آمپر |
| LO (حداقل جریان) | 0.00 تا 2.99 آمپر |
| Ramp Up | 0 تا 99.5 ثانیه |
| Ramp Down | 0 تا 99.5 ثانیه |
| Deadband | 0 تا 5 درصد |
| Joystick Calibration | 40 تا 60 درصد |
| Dither Frequency | 40 تا 450 هرتز |
انواع سیگنال فرمان قابل پشتیبانی
- 0 تا 10 ولت DC
- 0 تا 5 ولت DC
- 4 تا 20 میلیآمپر
- ±10 ولت (در برخی تنظیمات مدل UED-D)
ویژگیهای مهم کارت
- مناسب برای شیرهای پروپرشنال تک بوبین (UED-S)
- مناسب برای شیرهای پروپرشنال دو بوبین (UED-D)
- دارای نمایشگر دیجیتال 4 رقمی
- تنظیمات بدون نیاز به نرمافزار یا پروگرامر
- تنظیم مستقل رمپ افزایش و کاهش جریان
- نمایش جریان خروجی و سیگنال ورودی
- حفاظت در برابر اتصال کوتاه بوبین
- حفاظت در برابر معکوس شدن پلاریته تغذیه
- قابلیت ریست به تنظیمات کارخانه
- تشخیص خطا و نمایش Error روی نمایشگر
- نصب آسان روی ریل استاندارد DIN تابلو برق
