تعمیر برد الکترونیکی و کالیبراسیون شیر پروپرشنال Rexroth 4WREEM

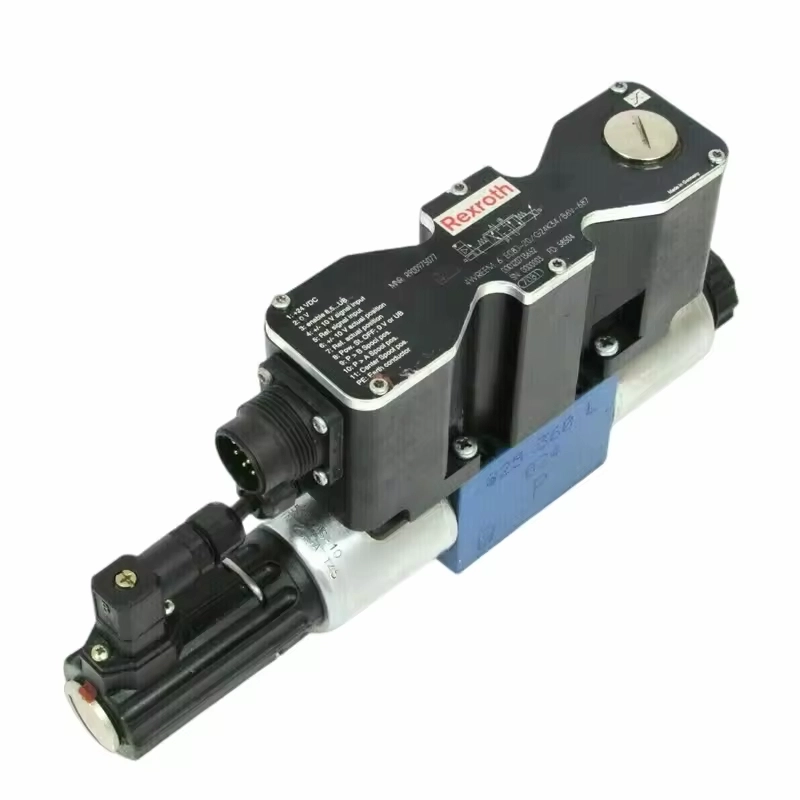

در این پروژه، یک عدد شیر پروپرشنال رکسروت مدل Rexroth 4WREEM 6 E08J-20/G24K34/B6V جهت عیب‌یابی، تعمیر و کالیبراسیون به مجموعه هیدرو صنعت ممتاز ارجاع داده شد. این شیر از نوع پروپرشنال با فیدبک موقعیت اسپول (LVDT) و الکترونیک داخلی بوده و در سیستم‌های هیدرولیک دقیق جهت کنترل دبی و موقعیت مورد استفاده قرار می‌گیرد.

پس از بررسی اولیه مشخص شد که شیر نسبت به سیگنال فرمان ورودی واکنش نشان می‌دهد و اسپول جابه‌جا می‌شود، اما مدار فیدبک LVDT قادر به تشخیص و ارسال صحیح موقعیت واقعی اسپول به مدار کنترل نبود. در نتیجه حلقه کنترل بسته (Closed Loop) شیر دچار اختلال شده و سیستم الکترونیکی همواره تصور می‌کرد که اسپول هنوز به موقعیت درخواستی نرسیده است.

این وضعیت باعث می‌شد مدار کنترل به‌صورت مداوم جریان بیشتری به بوبین‌های شیر اعمال کند تا موقعیت فرمان داده شده را به دست آورد. ادامه این شرایط موجب افزایش جریان مصرفی، ایجاد تنش در مدارهای الکترونیکی و در نهایت آسیب‌دیدگی بخش تغذیه برد شیر پروپرشنال شده بود.

پس از انجام تست‌های تخصصی، خرابی مدار فیدبک LVDT و همچنین آسیب در بخش تغذیه برد الکترونیکی شناسایی شد. تمامی بخش‌های معیوب تعمیر و قطعات آسیب‌دیده تعویض گردید. سپس فرآیند کالیبراسیون کامل شیر شامل تنظیم مدار فیدبک، کنترل جریان بوبین‌ها، بررسی پاسخ اسپول و تست عملکرد حلقه کنترل انجام شد.

در مرحله نهایی، شیر تحت شرایط مختلف کاری مورد آزمایش قرار گرفت و عملکرد مدار فرمان، فیدبک موقعیت، جریان خروجی و پاسخ دینامیکی اسپول بررسی شد. پس از تأیید تمامی پارامترها، شیر به شرایط استاندارد عملکردی بازگشت و آماده بهره‌برداری شد.

این پروژه نمونه‌ای از خدمات تخصصی تعمیر شیرهای پروپرشنال و سروو است که شامل عیب‌یابی، تعمیر برد الکترونیکی، تعمیر مدار فیدبک LVDT، کالیبراسیون و تست عملکرد انواع شیرهای پروپرشنال و سروو صنعتی می‌شود. تمامی مراحل تعمیر و تنظیم این شیر توسط تیم فنی هیدرو صنعت ممتاز انجام شده و پس از تست نهایی، عملکرد شیر مطابق مشخصات فنی سازنده بازیابی گردید.
