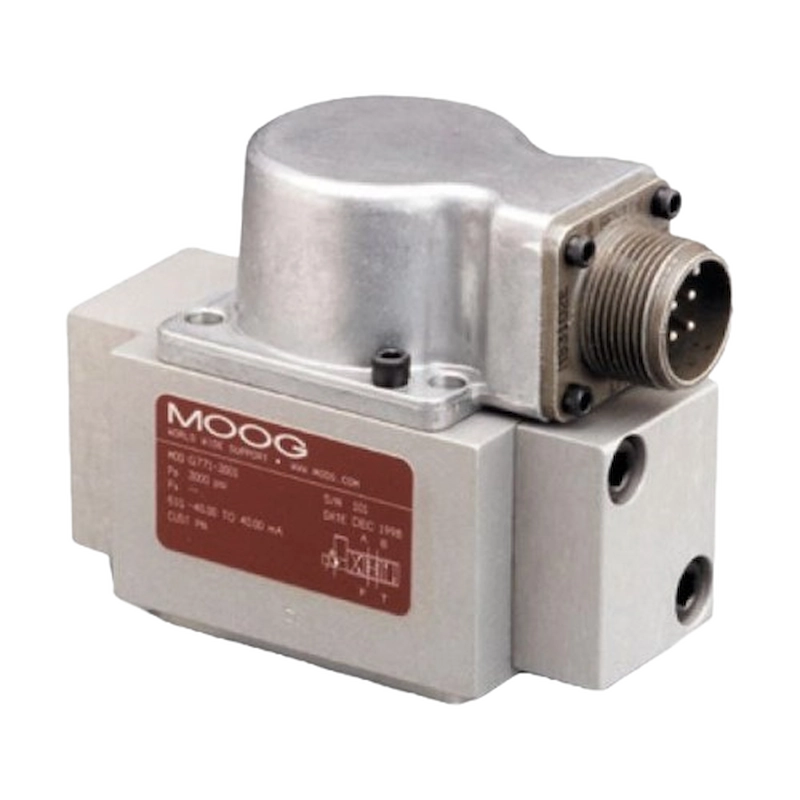

در این پروژه، شیر سروو مدل MOOG G771 Series Servo Valves برای تعمیر به مجموعه هیدرو صنعت ممتاز ارسال شد. این شیرها به دلیل عدم جریان کشی بوبینها و عدم پاسخ مناسب اسپول قادر به اجرای عملکرد خود نبودند.
بررسیها نشان داد که برخی سیمپیچهای بوبین سوخته یا قطع شدهاند و برخی کانکتورهای داخلی نیز دچار آسیب شده بودند.
- سیمپیچهای آسیبدیده با تعویض قطعات فابریک بوبین جایگزین شدند.
- سیمپیچهایی که تنها قطع اتصال داشتند با اتصال مجدد به کانکتورها احیا گردیدند.
پس از تعمیر مدار الکترونیکی، شیر سروو وارد مرحله کالیبراسیون تخصصی شد. در این مرحله پارامترهای حساسیت، جریان بوبین و پاسخ اسپول تنظیم و تست شدند تا عملکرد دقیق و پایدار شیر بازیابی شود.
در پایان، شیرهای MOOG G771 پس از تستهای نهایی و کنترل کیفیت، آماده تحویل به مشتری شدند و عملکرد مطابق مشخصات کارخانه بازگردانده شد.
برای مشاهده دیگر خدمات تخصصی ما میتوانید به صفحه تعمیر شیرهای پروپرشنال و سروو مراجعه کنید.
| مشخصه | مقدار |
|---|---|
| سری شیر | 77X Series (G771) |
| نوع شیر | Two-stage flow control servo valve |
| عملکرد | Servo, pilot-operated, 3/4-way |
| ولتاژ / سیگنال فرمان | ±40 mA استاندارد، تنظیمات دیگر موجود |
| بوبین | 2-coil torque motor |
| حداکثر فشار کاری | 210 bar (3,000 psi) |
| دبی نامی | 4 – 57 l/min بسته به مدل |
| زمان پاسخ اسپول | 4 – 17 ms (0-100% stroke بسته به جریان) |
| خطای هیسترزیس | ≤3% سیگنال ورودی |
| جریان نشتی مرحله اصلی | 2.3 l/min |
| مواد آببندی | FKM (Viton™ B) |
| دمای کاری محیط | -40°C تا +135°C |
| دمای کاری سیال | -40°C تا +60°C |
| مقاومت لرزش | 30 g، 3 محور |
| مقاومت شوک | 30 g، 3 محور |
| نصب | ISO 10372-02-02-0-92 (G771) |
| وزن | 0.86 kg |
| نوع سیگنال ورودی | Current command, series/parallel/single coil |
| Connector | 4-pin MS3106F14S-2S standard |
برای مشاهده اطلاعات فنی و مشخصات کامل شیرهای MOOG G771، به صفحه رسمی MOOG مراجعه نمایید.
