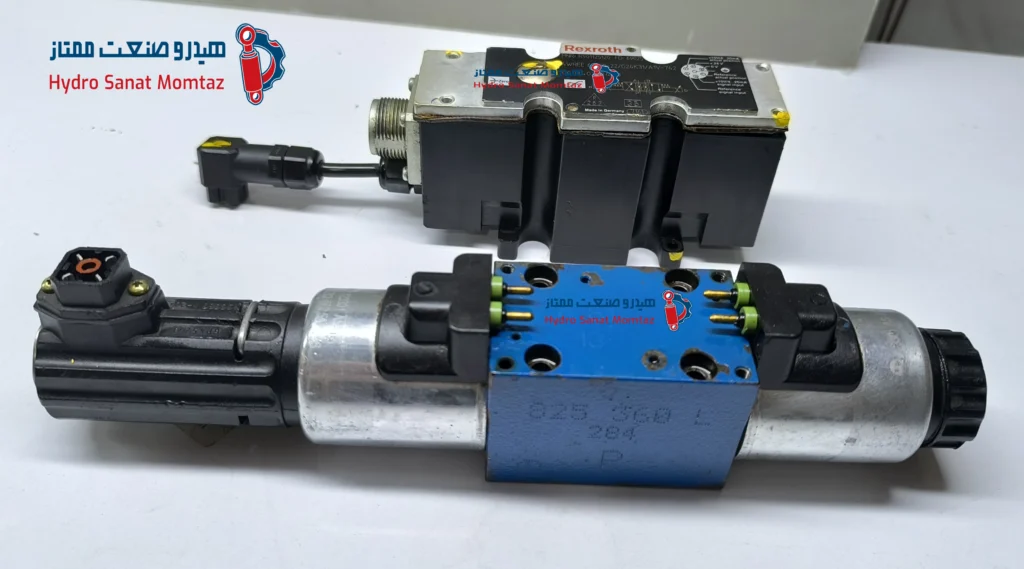

تعمیر شیر پروپرشنال Rexroth 4WREE به دلیل خرابی بخش مکانیکی و نشتی داخلی

در این پروژه، یک عدد شیر پروپرشنال Rexroth 4WREE به دلیل عدم عملکرد صحیح و بروز اختلال در سیستم کنترل به مجموعه هیدرو صنعت ممتاز ارسال شد. شیرهای سری 4WREE از پرکاربردترین شیرهای پروپرشنال در صنایع مختلف محسوب می‌شوند و به دلیل بهره‌گیری از برد الکترونیکی داخلی و سیستم فیدبک موقعیت اسپول، دقت بالایی در کنترل جریان و جهت حرکت روغن دارند.

بر اساس گزارش کارفرما و بررسی‌های تخصصی انجام شده توسط تیم فنی هیدرو صنعت ممتاز، مشخص شد که شیر دچار نشتی داخلی غیرمجاز شده است. این نشتی باعث شده بود اسپول شیر نتواند موقعیت فرمان داده شده را به‌درستی حفظ کند و عملکرد سیستم کنترل با اختلال مواجه شود.

در شیرهای پروپرشنال دارای فیدبک موقعیت، برد الکترونیکی به‌صورت مداوم موقعیت واقعی اسپول را با مقدار فرمان مقایسه می‌کند. هنگامی که به دلیل نشتی داخلی یا فرسودگی قطعات مکانیکی، اسپول از موقعیت مورد نظر خارج شود، برد برای جبران این خطا جریان بیشتری به بوبین‌ها اعمال می‌کند تا موقعیت اسپول اصلاح شود.

در این پروژه نیز به علت وجود نشتی داخلی غیرمجاز، سیستم کنترل دائماً در حال اصلاح موقعیت اسپول بوده و این موضوع باعث افزایش تدریجی جریان مصرفی بوبین‌ها و تحت فشار قرار گرفتن برد الکترونیکی شیر شده بود. ادامه این شرایط در طول زمان موجب افزایش دمای برد و آسیب دیدن بخش‌هایی از مدار الکترونیکی شده و در نهایت عملکرد شیر را با اختلال جدی مواجه کرده بود.

پس از انجام فرآیند عیب‌یابی، شیر به طور کامل دمونتاژ شد و تمامی قطعات مکانیکی شامل اسپول، مجاری داخلی و قطعات آب‌بندی مورد بررسی دقیق قرار گرفتند. پس از شناسایی منشأ نشتی، بخش‌های معیوب تعمیر و اصلاح شدند و همزمان برد الکترونیکی نیز مورد بازبینی و تعمیر قرار گرفت تا تمامی ایرادات ایجاد شده بر اثر جریان‌کشی بیش از حد برطرف گردد.

در ادامه، شیر مجدداً مونتاژ شده و تمامی بخش‌های مکانیکی و الکترونیکی تحت تست قرار گرفتند. پس از اطمینان از عملکرد صحیح سیستم فیدبک و مدار کنترل، فرآیند کالیبراسیون تخصصی شیر انجام شد و تمامی پارامترهای عملکردی مطابق مشخصات کارخانه سازنده تنظیم گردید.

در پایان، شیر پروپرشنال Rexroth 4WREE تحت تست نهایی قرار گرفت و پس از تأیید عملکرد صحیح بخش مکانیکی، فیدبک موقعیت و برد الکترونیکی، به شرایط استاندارد کاری بازگردانده شد و آماده بهره‌برداری مجدد گردید.

این پروژه نمونه‌ای از خدمات تخصصی عیب‌یابی، تعمیر مکانیکی، تعمیر برد الکترونیکی و کالیبراسیون شیرهای پروپرشنال است که توسط تیم فنی هیدرو صنعت ممتاز انجام می‌شود.
