تعمیر شیر پروپرشنال Rexroth 4WRKE و تعویض کپسول LVDT

در این پروژه، یک عدد شیر پروپرشنال Rexroth 4WRKE به دلیل عدم نمایش  فیدبک موقعیت اسپول و اختلال در عملکرد سیستم کنترل به مجموعه هیدرو صنعت ممتاز ارسال شد.

در بررسی اولیه، علائم خرابی نشان می‌داد که موقعیت اسپول توسط سیستم کنترل شناسایی نمی‌شود و فیدبک مناسبی از شیر دریافت نمی‌گردد. با توجه به اینکه این مشکل می‌توانست ناشی از خرابی برد الکترونیکی، مدار فیدبک یا سنسور موقعیت باشد، فرآیند عیب‌یابی تخصصی روی تمامی بخش‌های شیر آغاز شد.

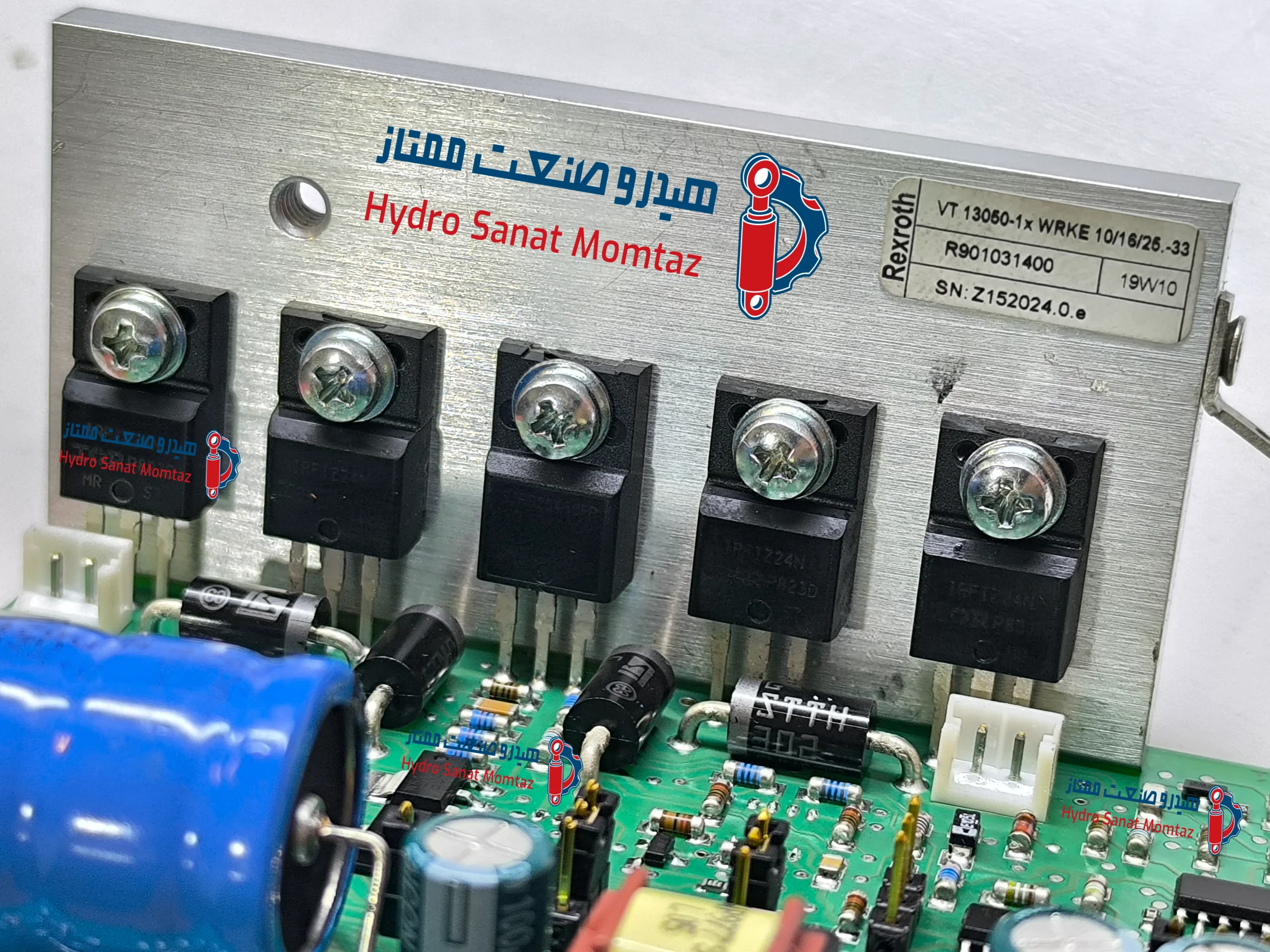

در مرحله نخست، برد الکترونیکی شیر به طور کامل مورد بررسی و آزمایش قرار گرفت. تمامی بخش‌های مدار تغذیه، پردازش سیگنال، درایورها و مدارهای فیدبک تست شدند و نتایج نشان داد که برد الکترونیکی کاملاً سالم بوده و عملکرد آن مطابق مشخصات فنی سازنده است.

پس از اطمینان از سلامت برد، بررسی‌ها بر روی بخش مکانیکی و سیستم فیدبک متمرکز شد. تست‌های تخصصی نشان داد که سیگنال تحریک از برد به سنسور LVDT ارسال می‌شود اما هیچ پاسخ معتبری از سمت کپسول LVDT به برد باز نمی‌گردد. این موضوع نشان‌دهنده خرابی کامل سنسور فیدبک موقعیت بود.

پس از دمونتاژ کامل شیر و بررسی دقیق قطعات، مشخص شد که کپسول LVDT دچار آسیب داخلی شده و دیگر قادر به تشخیص و ارسال موقعیت واقعی اسپول نیست. در نتیجه مدار کنترل شیر نمی‌توانست موقعیت اسپول را تشخیص دهد و عملکرد حلقه کنترل با اختلال مواجه شده بود.

از آنجا که این نوع کپسول‌های LVDT قابلیت تعمیر یا بازسازی مطمئن ندارند، تنها راهکار اصولی استفاده از قطعه جایگزین اصلی بود. با تأمین کپسول اصلی و جایگزینی آن، سیستم فیدبک مجدداً فعال شد و برد توانست موقعیت واقعی اسپول را به درستی دریافت و پردازش کند.

پس از رفع ایراد فیدبک، بخش مکانیکی شیر نیز به طور کامل دمونتاژ شد. تمامی قطعات داخلی، مجاری هیدرولیکی، اسپول و قطعات حساس شیر شست‌وشو، بازبینی و سرویس شدند تا هرگونه آلودگی یا عامل ایجادکننده اختلال احتمالی برطرف گردد.

در مرحله نهایی، شیر تحت فرآیند کالیبراسیون تخصصی قرار گرفت و تمامی پارامترهای مربوط به فیدبک موقعیت اسپول، پاسخ دینامیکی، جریان بوبین‌ها و عملکرد حلقه کنترل مطابق مشخصات فنی کارخانه سازنده تنظیم شدند.

پس از انجام تست‌های نهایی، عملکرد صحیح سیستم فیدبک تأیید شد و شیر پروپرشنال Rexroth 4WRKE با دقت و پایداری کامل به شرایط استاندارد بهره‌برداری بازگردانده شد.

این پروژه نمونه‌ای از خدمات تخصصی عیب‌یابی، تعمیر و کالیبراسیون شیرهای پروپرشنال رکسروت است که در آن تشخیص صحیح منشأ خرابی و استفاده از قطعات اصلی نقش مهمی در بازگرداندن عملکرد استاندارد تجهیز ایفا می‌کند.
