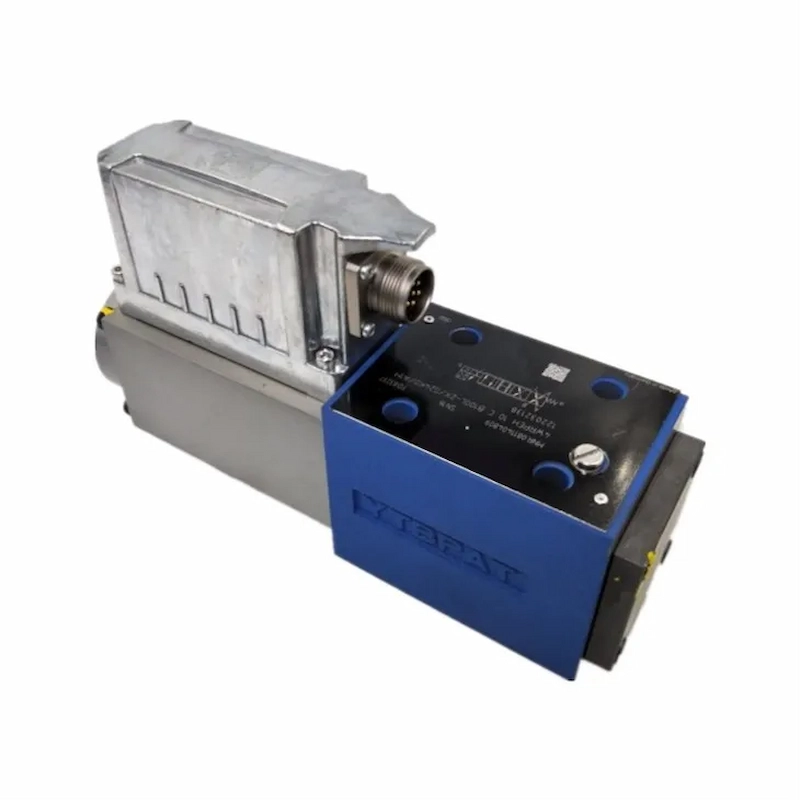

تعمیر برد الکترونیکی و کالیبراسیون شیر پروپرشنال Bosch Rexroth 4WRPEH-10

در این پروژه، یک عدد شیر پروپرشنال سایز 10 مدل Bosch Rexroth 4WRPEH به دلیل بروز اختلال در عملکرد و عدم پایداری در کنترل شیر به مجموعه هیدرو صنعت ممتاز ارسال شد.

پس از انجام بررسی‌های اولیه و تست‌های تخصصی، مشخص شد که علت اصلی خرابی، نفوذ آلودگی و ذرات معلق به داخل بخش الکترونیکی شیر بوده است. تجمع آلودگی در مدار الکترونیکی و کارکرد مداوم شیر در شرایط صنعتی باعث افزایش دمای برد شده و در طول زمان آسیب‌هایی را در بخش‌های مختلف مدار الکترونیکی ایجاد کرده بود.

یکی از ویژگی‌های مهم این سری از شیرهای رکسروت، استفاده از بردهای الکترونیکی پیشرفته و حساس با ساختار چندلایه و فلت‌های ارتباطی داخلی است. این فلت‌ها وظیفه انتقال سیگنال‌ها و جریان‌های کنترلی بین بخش‌های مختلف برد را بر عهده دارند و به دلیل حساسیت بالای طراحی، در هنگام دمونتاژ و مونتاژ نیازمند دقت و رعایت اصول فنی هستند.

در بسیاری از موارد، آسیب‌دیدگی، خم‌شدگی یا ایجاد نقص در این فلت‌های داخلی می‌تواند باعث اختلال در عملکرد برد، بروز خطاهای کنترلی و عدم پاسخ صحیح شیر به سیگنال‌های فرمان شود. به همین دلیل فرآیند عیب‌یابی و تعمیر این نوع بردها نیازمند تجربه، تجهیزات مناسب و شناخت کامل ساختار الکترونیکی شیر است.

پس از باز کردن برد و انجام تست‌های تخصصی، تمامی بخش‌های آسیب‌دیده مورد بررسی قرار گرفتند و مشکلات ایجاد شده در مدارهای الکترونیکی برطرف شد. همچنین وضعیت فلت‌های ارتباطی، مدار تغذیه، بخش درایور بوبین‌ها و مدارهای کنترلی مورد ارزیابی قرار گرفت تا عملکرد صحیح برد به طور کامل بازیابی شود.

شیرهای سری 4WRPEH از جمله شیرهای پروپرشنال با دقت کنترلی بالا هستند و نسبت به بسیاری از مدل‌های مشابه دارای محدوده تنظیمات بسیار حساس و دقیق می‌باشند. به همین دلیل کوچک‌ترین خطا در عملکرد برد الکترونیکی یا پارامترهای کنترلی می‌تواند فرآیند کالیبراسیون و عملکرد صحیح شیر را با مشکل مواجه کند.

در مرحله نهایی، پس از اطمینان از سلامت کامل برد، شیر تحت فرآیند کالیبراسیون تخصصی قرار گرفت. تمامی پارامترهای مربوط به فیدبک موقعیت اسپول، جریان بوبین‌ها، پاسخ دینامیکی و تنظیمات کنترلی مطابق مشخصات فنی کارخانه سازنده تنظیم و تست شدند.

پس از انجام تست‌های عملکردی نهایی و تأیید تمامی پارامترها، شیر پروپرشنال Bosch Rexroth 4WRPEH-10 با عملکرد پایدار و دقت کنترلی مناسب به شرایط استاندارد صنعتی بازگردانده شد و آماده بهره‌برداری مجدد گردید.

این پروژه نمونه‌ای از خدمات تخصصی تعمیر برد الکترونیکی، عیب‌یابی و کالیبراسیون انواع شیرهای پروپرشنال رکسروت است که توسط تیم فنی هیدرو صنعت ممتاز انجام می‌شود.
